Bagi para pegiat RT/RW Net, perangkat Fiber Media Converter atau yang sering disebut dengan istilah “HTB” adalah komponen vital dalam mendistribusikan internet berbasis fiber optic. Namun, masih banyak teknisi pemula yang bingung membaca arti lampu indikator dan kode huruf yang tertera pada badan perangkat ini.

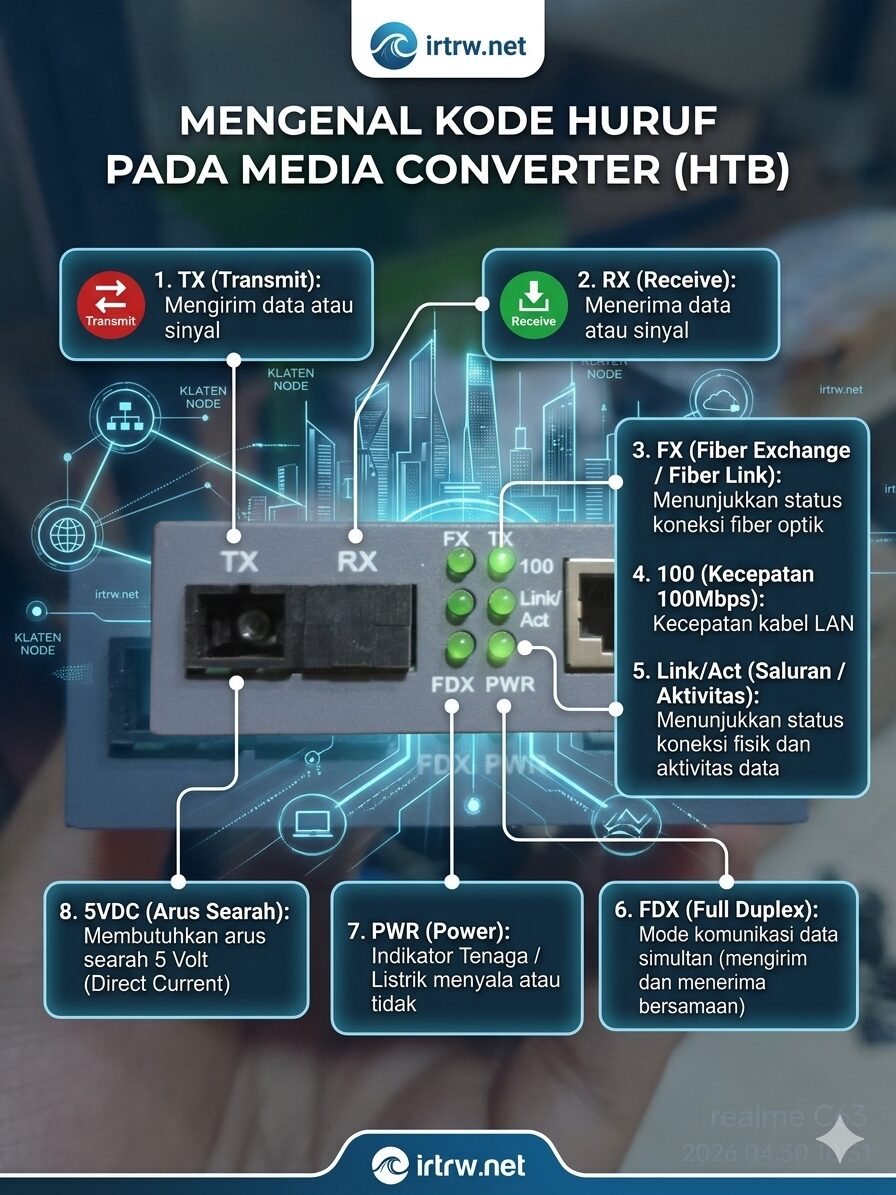

Memahami kode-kode ini sangat penting untuk proses troubleshooting jika terjadi gangguan jaringan. Berikut adalah penjelasan lengkap mengenai kode huruf dan angka pada Media Converter HTB:
1. TX (Transmit)
Kode TX merupakan singkatan dari Transmit. Indikator ini berfungsi untuk menunjukkan bahwa perangkat sedang melakukan proses mengirim data atau sinyal melalui kabel. Jika lampu TX berkedip, berarti ada aktivitas pengiriman data yang sedang berlangsung.
2. RX (Receive)
Kebalikan dari TX, RX adalah singkatan dari Receive. Kode ini menunjukkan bahwa perangkat sedang menerima data atau sinyal dari perangkat lawan. Dalam kondisi normal, lampu TX dan RX biasanya akan berkedip bersamaan saat ada lalu lintas data.
3. FX (Fiber Link / Exchange)
Kode FX biasanya merujuk pada Fiber Exchange atau Fiber Link. Indikator ini sangat krusial karena menunjukkan status koneksi fiber optik secara fisik. Jika lampu LED pada bagian FX tidak menyala, kemungkinan besar kabel dropcore putus atau redaman sinyal laser terlalu tinggi.
4. Angka 100 / 1000
Angka ini menunjukkan kapasitas kecepatan (bandwidth) yang didukung oleh port LAN atau Ethernet pada perangkat tersebut. Kode 100 berarti perangkat mendukung kecepatan hingga 100 Mbps, sedangkan jika tertera 1000, berarti perangkat tersebut sudah mendukung teknologi Gigabit.
5. Link/Act (Link/Activity)
Lampu indikator Link/Act adalah singkatan dari Link/Activity. Fungsinya adalah menunjukkan status koneksi fisik antar perangkat dan aktivitas data yang sedang lewat. Jika lampu menyala diam, berarti kabel terhubung (Link). Jika berkedip, berarti ada data yang sedang dikirim atau diterima (Activity).
6. FDX (Full Duplex)
FDX singkatan dari Full Duplex. Ini merujuk pada mode komunikasi data di mana dua perangkat yang terhubung dapat mengirim dan menerima informasi secara bersamaan (simultan) tanpa harus bergantian. Mode ini memastikan efisiensi traffic internet di jaringan Anda tetap maksimal.
7. PWR (Power)
Indikator paling dasar adalah PWR atau Power. Lampu ini berfungsi sebagai indikator tenaga atau aliran listrik. Jika lampu ini tidak menyala, pastikan adaptor terpasang dengan benar ke sumber listrik atau periksa apakah unit HTB mengalami kerusakan komponen internal.
8. 5VDC (Tegangan Input)
Pada bagian belakang atau dekat port adaptor, biasanya tertulis kode 5VDC. Ini menunjukkan bahwa perangkat membutuhkan tegangan 5 Volt Direct Current (arus searah). Jangan pernah mencoba menggunakan adaptor dengan tegangan lebih tinggi (seperti 9V atau 12V) karena dapat merusak komponen sirkuit di dalam HTB.
Baca juga : Kenapa Media Converter Fiber Optic Sering Disebut HTB?
Dengan memahami kode-kode di atas, Anda bisa mendiagnosa kerusakan jaringan dengan lebih cepat hanya dengan melihat pola kedipan lampu LED pada Media Converter. Pastikan juga kualitas kabel fiber optic Anda tetap terjaga agar koneksi 100 Mbps hingga ke pelanggan tetap stabil.
Punya masalah dengan HTB yang sering hang atau lampu FX mati total? Bagikan pengalaman Anda di kolom komentar!
